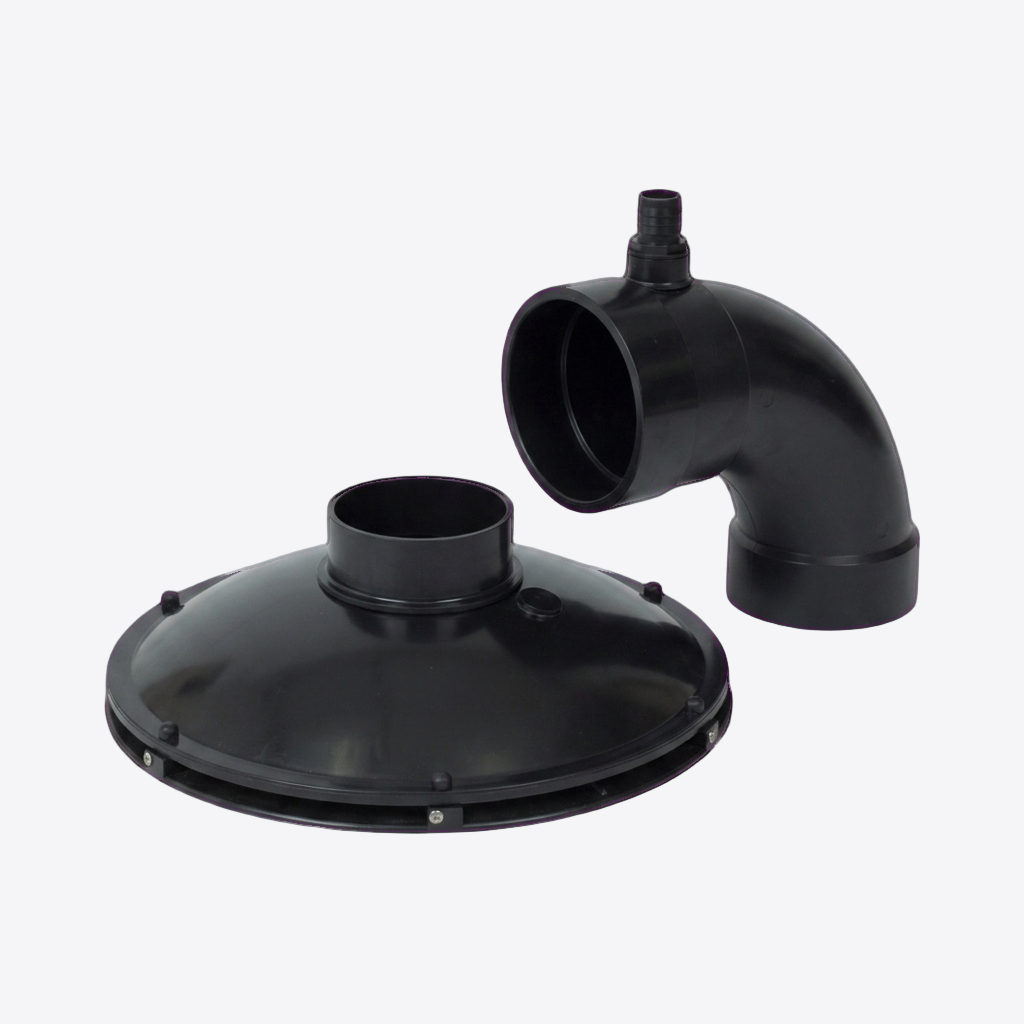

Bodenablauf aus ABS 110mm Seitenabgang zum nachträglichen Einbau
- Für den nachträglichen Einbau
- Aus ABS
- 110 mm Seitenabgang
- Mit PE-Bodenplatte
- Mit Füllung zur Beschwerung
- 25 mm Abgang zur Entlüftung
- Stopfen zum Verschließen liegt bei
- Deckeldurchmesser 38 cm
Produktinformationen "Bodenablauf aus ABS 110mm Seitenabgang zum nachträglichen Einbau"
Bodenablauf aus ABS 110mm Seitenabgang zum nachträglichen Einbau
Bodenablauf für den nachträglichen Einbau im Teich
Dieser Bodenablauf ist für den nachträglichen Einbau vorgesehen und wird auf dem Teichboden platziert.
Mit einem 110 mm Druckrohr, das nicht im Lieferumfang enthalten ist, wird die Leitung bis in den 90°-Bogen geführt. Um einen guten Durchfluss zu erzielen, muss sich der Bogen mindestens 40 cm unterhalb der Wasseroberfläche befinden.
Von dort aus wird die Leitung bis an den Rand des Teiches geführt, wo das Rohr mit Hilfe eines Flansches aus dem Teich geführt werden kann.
Ausstattung und Einbauhinweise
Der Bodenablauf wird mit PE-Bodenplatte und Füllung zur Beschwerung geliefert.
Der Bodenablauf mit Seitenabgang ist mit einem 25 mm Abgang versehen. Diese Öffnung muss mit 25 mm Rohr oder 9 mm Luftschlauch an die Oberfläche gebracht werden, um ein Vakuum zu verhindern.
Ein Stopfen zum Verschließen liegt ebenfalls bei.
Einsatzbereiche
Geeignet für z. B. Koiteich, Gartenteich, Schwimmteich, Hochteich und Innenhälterung.
Hinweis zur Rohrverbindung
Unter dem Teichboden, der Folie, GFK oder Beton wird die Verwendung von PVC-Druckrohr 110 mm und die Verklebung der Rohre mit Innotec® Adheseal empfohlen.
Dateien
• Montage und Bedienungsanleitung
Für Fragen, Wünsche oder sonstige Anliegen kontaktieren Sie uns gerne über unser Kontaktformular oder telefonisch.
Koi Rausch
Ihr Partner für Japanische Koi • Teichtechnik • Koifutter • Gartenkultur & Co
© Copyright 2022 – Urheberrechtshinweis
Alle Inhalte dieses Internetangebots, insbesondere Texte, Fotografien und Grafiken, sind urheberrechtlich geschützt. Das Urheberrecht liegt, soweit nicht ausdrücklich anders gekennzeichnet, bei Koi Rausch. Wer gegen das Urheberrecht verstößt (z.B. Bilder oder Texte unerlaubt kopiert), macht sich gem. §§ 106 ff UrhG strafbar, wird zudem kostenpflichtig abgemahnt und muss Schadensersatz leisten (§ 97 UrhG).
Angaben zur verantwortlichen Person in der EU (Informationspflichten zur GPSR Produktsicherheitsverordnung):
KoiRausch
Auf dem Harenkamp 46
49586 Neuenkirchen, Deutschland
Tel: 05465 3096314
E-Mail: info@koi-rausch.de
Technische Daten
• Material: ABS
• Seitenabgang: 110 mm
• Zusätzlicher Abgang: 25 mm
• Deckeldurchmesser: 38 cm
• Empfohlenes Druckrohr: PVC-Druckrohr 110 mm
